تغییرات ساختاری و تبخیر میکرونی لایههای سطحی در فلزات بدون اعمال هیچگونه تماس فیزیکی، شالوده فناوری مدرنی را تشکیل میدهد که تحت عنوان حکاکی لیزری شناخته میشود. در این فرآیند صنعتی، پرتو الکترومغناطیسی متمرکز از یک منبع تولید لیزر به سطح قطعهکار تابانده میشود. این پرتو با انتقال انرژی حرارتی بسیار بالا در کسری از ثانیه، منجر به تصعید (تبدیل مستقیم جامد به گاز) یا اکسیداسیون کنترلشده لایههایی به ضخامت ۷۵ تا ۱۲۵ میکرون میگردد.
برای پردازش بهینه فلزات، بهکارگیری طول موجهای مادون قرمز نزدیک (عمدتاً ۱۰۶۴ نانومتر) که توسط سیستمهای لیزر فایبر (Fiber) تولید میشوند، استاندارد طلایی صنعت به شمار میرود. بر خلاف لیزرهای گازی دیاکسید کربن () که درصد بالایی از انرژی آنها توسط سطوح فلزی منعکس میشود، این طول موج جذب فوقالعاده بالایی در ساختار آلیاژها دارد.
فلزاتی مانند استیل ضدزنگ، آلومینیوم و برنج به دلیل دوام بالا و مقاومت در برابر سایش، بهترین خروجی را در این فرآیند دارند. در این میان، حکاکی لیزری استیل به عنوان پرتقاضاترین متد در بازارهای صنعتی و تزیینی به شمار میرود؛ چرا که ساختار کروم و نیکل موجود در استیل، واکنشپذیری بینظیری در برابر حرارت لیزر داشته و امکان ثبت نقوش بسیار دقیق و حتی حکاکیهای رنگی ماندگار را بدون آسیب به یکپارچگی فلز فراهم میسازد.
برای درک نحوه تعامل آلیاژهای گوناگون با اشعه فایبر مارکینگ، بررسی خواص اپتیکی و حرارتی فلزات ضروری است. جدول زیر رفتار جذب و الزامات پارامتریک فلزات شاخص را در فرآیند مارکینگ نشان میدهد:
| نوع فلز | ضریب جذب طول موج ۱۰۶۴ نانومتر | رفتار حرارتی و اپتیکی زیر اشعه | کیفیت و کنتراست خروجی حکاکی |
|---|---|---|---|
| استیل ضدزنگ | بسیار بالا | جذب حرارتی ایدهآل؛ عدم نیاز به توانهای بحرانی؛ واکنش اکسیداسیون عالی | کنتراست فوقالعاده بالا، امکان حکاکی تیره، روشن و رنگی ماندگار |
| آلومینیوم | متوسط تا ضعیف | بازتاب نسبی پرتو؛ انتقال حرارتی سریع؛ برای آلومینیوم خام نیاز به توان بالاتر است | در حالت خام کنتراست سفید/روشن دارد؛ بر روی آلومینیوم آنودایز شده کنتراست فوقالعادهای ایجاد میکند |
| برنج | ضعیف | رسانایی حرارتی بسیار بالا؛ اتلاف حرارت سریع از نقطه کانونی | کنتراست مناسب و رنگ طلایی/قهوهای تیره پس از تنظیم دقیق فرکانس |
| مس و آلیاژهای سرخ | بسیار ضعیف | بازتاب شدید نور لیزر؛ ریسک بالای آسیب به سورس دستگاه از طریق بازگشت اشعه | کنتراست پایین؛ نیازمند کالیبراسیون بسیار دقیق توان و سرعت |

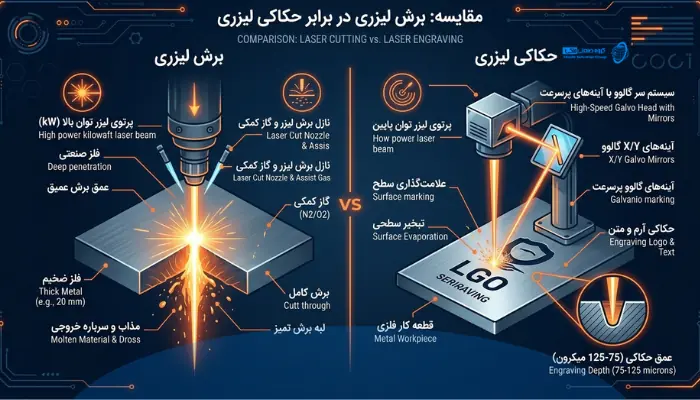

تفاوت ساختاری و عملکردی حکاکی لیزری با برش لیزر
تفکیک دو فرآیند برش و حکاکی از منظر مهندسی فراتر از یک تغییر ساده در تنظیمات نرمافزاری است و مستقیماً با متغیرهای اپتیکی، چگالی توان، و فیزیک برهمکنش پرتو با ماده ارتباط دارد. در ادامه این تفاوتها را از سه زاویه کلیدی بررسی میکنیم.
۱. عمق نفوذ پرتو در متریال
نخستین وجه تمایز به عمق نفوذ پرتو بازمیگردد. در حالی که فرآیند خدمات برش لیزر یک فرآیند جداسازی حرارتی عمیق با هدف شکافتن کامل ضخامت فلز و جدا کردن قطعات است، در حک لیزری با کنترل دقیق توان، تنها به تصعید یا تغییر لایه سطحی بدون نفوذ ساختاری به عمق قطعه مبادرت ورزیده میشود. در واقع حکاکی به سطح متریال آسیب ساختاری نمیزند و فقط چند میکرون اول آن را دگرگون میکند.
۲. لنز و فاصله کانونی دستگاه
این تفاوتهای عملکردی ریشه در انتخاب قطعات دستگاه برش و مارکینگ، بهویژه قطعات اپتیکی آنها دارد. دستگاه مارکینگ و حکاکی به لنزهایی با فاصله کانونی کوتاه (مانند لنزهای F100 با فاصله فوکوس ۱۰۰ میلیمتر یا F163 با فاصله فوکوس ۱۶۳ میلیمتر) تجهیز میشود تا پرتو را در نقطهای فوقالعاده ریز با قطر چند ده میکرون متمرکز سازد. این تمرکز شدید، چگالی انرژی سطحی را بینهایت بالا برده و امکان اجرای ظریفترین خطوط را میسر میکند.
در مقابل، سیستمهای برش لیزری نیازمند لنزهای با فاصله کانونی بلند هستند تا عمق میدان مناسبی برای نفوذ یکنواخت در طول ضخامتهای چند میلیمتری ورق فلزی ایجاد کنند. از جمله برندهای معتبر جهانی که در تامین اپتیک این هدهای پیشرفته فعال هستند میتوان به اوپکس (Opex) و سینو-گالوو (Sino-Galvo) اشاره کرد.
۳. توان و سرعت حرکت سیستم هدایت پرتو
دستگاههای حکاکی فایبر معمولاً با توانهای کمدامنه (۲۰ تا ۱۵۰ وات) از سورسهای معتبری مانند ریکاس (Raycus)، مکس (Max) یا جیپیتی (JPT) اما با سرعت اسکن گالوانومتری خارقالعاده (تا چندین متر بر ثانیه به واسطه حرکت آینههای سبک گالوانومتر) عمل میکنند.
در طرف مقابل، ماشینآلات برش فلزات نیازمند سورسهای پرقدرت در ابعاد کیلووات (۱ تا ۴ کیلووات یا بیشتر) هستند تا با کمک گازهای کمکی فشار بالا نظیر اکسیژن یا نیتروژن، مذاب فلزی را از شکاف برش خارج نمایند. حرکت هد در این دستگاهها به صورت مکانیکی روی محورهای حرکتی سنگین CNC هدایت میشود که سرعت خطی بسیار کمتری نسبت به هدهای گالوو دارد.
حتی منطق پردازش فایلها نیز متفاوت است؛ فرآیند برش منحصراً بر پایه فایلهای برداری (Vector) نظیر فرمتهای SVG یا DXF برای تعقیب خطوط مداوم هندسی استوار است، در حالی که سیستمهای حکاکی علاوه بر کارهای خطی، قابلیت پردازش فایلهای پیکسلی (Raster) برای اجرای کنده کاریهای شبکهای نقطه به نقطه را دارا میباشند.
| پارامتر فنی | فرآیند برش لیزر فلزات | فرآیند حکاکی (مارکینگ) لیزر فایبر |
|---|---|---|
| بازه توان سورس | ۵۰۰ تا ۲۰۰۰۰ وات (کیلوواتی) | ۲۰ تا ۱۵۰ وات (معمولاً ۳۰ و ۵۰ وات) |
| فاصله کانونی عدسی | بلند (جهت حفظ ستون پرتو در ضخامت متریال) | کوتاه (جهت تمرکز میکرونی و ایجاد نقطه فوکوس ریز) |
| سرعت حرکت پرتو | کندتر (محدود به سیستم حرکتی مکانیکی و جریان ذوب فلز) | فوقالعاده سریع (سیستم گالوانومتری با سرعت آینهای بالا) |
| نیاز به گاز کمکی | الزامی (دمش نیتروژن یا اکسیژن با فشار بالا جهت تخلیه مذاب) | غیرالزامی (تبخیر سطحی مستقیم بدون نیاز به گاز تخلیهکننده) |
| فرمت ترسیم فایل ورودی | کدهای برداری خالص (Vector) جهت حرکت پیوسته نازل | برداری (جهت مارکینگ خطی) و پیکسلی (Raster) برای تصاویر شبکهای |
| استهلاک و قطعات مصرفی | بالا (نازل، لنز محافظ، گازهای صنعتی، توان بالای مصرفی برق) | بسیار ناچیز (طول عمر ۱۰۰,۰۰۰ ساعتی سورس بدون قطعه مصرفی مداوم) |
کاربردهای تجاری و صنعتی حکاکی لیزری
قابلیتهای منحصربهفرد فرآیند حکاکی لیزری، بازارهای تجاری متعددی را تحت تأثیر قرار داده است. تحلیل روندهای بازار نشان میدهد که سه حوزه تابلوسازی، دکوراسیون و برندینگ قطعات بیشترین بهرهوری مالی را از این فناوری کسب میکنند.
تابلوسازی و تبلیغات محیطی
در صنایع تابلوسازی و بازاریابی، ثبات کیفیت بصری در درازمدت مهمترین فاکتور رقابتی است. تکنولوژی حکاکی روی پلاکهای استیل طلایی و نقرهای، تابلوهای راهنمای اداری و پلاکهای شناسایی به دلیل مقاومت مطلق در برابر تابش اشعه فرابنفش خورشید، رطوبت شدید و بارانهای اسیدی جایگزین روشهای سنتی مانند اسیدکاری و چاپهای شیمیایی شده است.
علاوه بر این، بهکارگیری این روش بر روی متریالهای ترکیبی نظیر فلزات آبکاری شده، ورقهای مولتیاستایل و حتی ترکیب آن با پلکسیگلاس، کنتراستهای خیرهکنندهای را برای طراحی تابلوهای لوگوی شرکتی و پلاکهای تجاری به وجود میآورد که ماندگاری بالایی دارند.
معماری داخلی و سازههای دکوراتیو
طراحان دکوراسیون داخلی با تکیه بر انعطافپذیری سیستمهای حکاکی لیزری، الگوهای پیچیده اسلیمی، نقوش مینیاتوری و بافتهای هندسی ظریفی را بر روی پنلهای دیواری فلزی، دربهای آسانسور، تجهیزات نورپردازی و پارتیشنهای برنجی پیادهسازی میکنند. از آنجا که این تکنولوژی فاقد تماس مکانیکی است، هیچگونه تنش فیزیکی یا تغییر فرم ساختاری در ورقهای نازک دکوراتیو ایجاد نکرده و حفظ کامل صافی سطحی قطعات فلزی، چوبی یا اکریلیک را تضمین مینماید.
برندینگ صنعتی و قطعهسازی (رهگیری در صنایع مادر)
بخش قطعهسازی صنعتی، ابزارآلات جراحی (پزشکی) و صنایع حساس هوافضا وابستگی شدیدی به درج کدهای شناسایی دائم دارند. حکاکی مستقیم، خوانا و ضدسایشِ شماره سریال، بارکدهای دو بعدی (QR Code) و مشخصات فنی بر روی قطعات خودرو یا ابزارهای جراحی استیل، رهگیری دقیق محصولات را در چرخه مصرف هموار میسازد.
در این بخش، استفاده از “حکاکی سرد” با لیزرهای فرابنفش (UV) برای قطعات فوق حساس الکترونیکی مانع از انتقال حرارت به بردهای داخلی شده و کیفیت عملکردی مدارها را حفظ میکند. همچنین استفاده از سورسهای پیشرفته موپا (MOPA) امکان کنترل دقیق پهنای پالس را فراهم کرده و پدیده آنیلینگ یا حکاکی لیزری استیل به صورت رنگی را برای طبقهبندی قطعات میسر میسازد.
واکاوی نمونهکارهای کارگاهی و پارامترهای اجرایی
بررسی دقیق پارامترهای کالیبراسیون در نمونهکارهای واقعی، گویای تجارب عملی و دانش کارگاهی در زمینه مدیریت رفتار فلزات است. در زیر جزئیات فنی سه نمونهکار شاخص کارگاهی آورده شده است:
نمونه اول: شخصیسازی هدایای تبلیغاتی لوکس
سفارش درج لوگو بر روی بدنه فلاسکهای مسافرتی استیل ضدزنگ، خودکارهای فلزی و جاسوئیچیها که دارای روکش رنگ کوره پودری هستند، نیازمند تنظیماتی است که رنگ سطحی را بدون آسیب به لایه فلزی زیرین بردارد.
در این فرآیند از یک دستگاه فایبر رومیزی ۳۰ وات با سورس Raycus و لنز F163 (میدان اسکن ۱۱۰×۱۱۰ میلیمتر) استفاده میشود. پارامترهای کالیبرهشده شامل توان خروجی ۴۰ درصد، سرعت حرکت پرتو ۲۸۰۰ میلیمتر بر ثانیه و فرکانس کاری ۳۰ کیلوهرتز به صورت تکپاس با چیدمان خطوط موازی متراکم تنظیم شدهاند. نتیجه این پیکربندی، برداشتن بینقص لایه رنگ و نمایان شدن لوگوی استیل براق در زیر آن، بدون هرگونه سوختگی یا ایجاد دوده در لبههای کار است.
نمونه دوم: حکاکی میکرونی طلا و جواهرات قیمتی
ثبت تاریخ، نام یا کدهای اصالت درون حلقههای ازدواج طلا یا دستبندهای نقره، نیازمند دقت میلیمتری و ابعاد بسیار ظریف است تا هدررفت و ریزش فلزات گرانبها به حداقل برسد.
دستگاه مورد استفاده در این پروژه، سورس ۵۰ وات فایبر مارکینگ با لنز متمرکز اختصاصی ۵×۵ سانتیمتر است که قطر لکه نوری کانونی آن را به حداکثر فوکوس یعنی ۹۷ میکرومتر کاهش میدهد. تنظیمات به کار رفته شامل توان ۲۰ درصد، سرعت اسکن ۱۱۲۰۰ میلیمتر بر ثانیه و فرکانس بالای ۴۵ کیلوهرتز به همراه فعالسازی سیستم کمکی فوکوس دو نقطه قرمزجهت تثبیت مطلق فاصله کار است. خروجی این کالیبراسیون، ایجاد متونی با ارتفاع نیم میلیمتر درون حلقه با وضوح کامل و خطوط تمیز است که تغییر رنگ فیزیکی در طلا ایجاد نکرده و ارزش آلیاژ را کاملاً حفظ مینماید.
نمونه سوم: پلاکهای صنعتی شاسی و الکتروموتورها
تولید پلاکهای راهنمای شاسی خودرو، تجهیزات الکترونیکی و مشخصات فنی الکتروموتورهای صنعتی سنگین که به روش حکاکی روی استیل ضدزنگ انجام میشوند، باید عمق نفوذ بالایی داشته باشند تا در معرض گریس، حلالهای نفتی، باد و باران و سایش مستمر مکانیکی خوانایی خود را از دست ندهند.
در این پروژه از سورس قدرتمند ۵۰ وات JPT با لنز صنعتی F100 استفاده شده است. پارامترهای بهینهشده عبارتند از توان ۷۵ درصد، سرعت ۶۰۰ میلیمتر بر ثانیه و فرکانس پایین ۲۰ کیلوهرتز که فرآیند حکاکی در قالب ۴ پاس متقاطع (ضربدری ۹۰ درجه) تکرار شده است. فرکانس پایین به همراه سرعت کنترلشده، انرژی هر پالس را به شدت افزایش داده و نفوذ عمیقی در حدود ۱۰۰ میکرون را در عمق ورق استیل ایجاد میکند که منجر به تشکیل شیارهای تیره، خوانا و بسیار مقاوم میگردد.
جمعبندی و راهنمای انتخاب سیستمهای لیزری
تحلیل جامع ویژگیهای فنی و نیازمندیهای بازار نشان میدهد که سرمایهگذاری بر روی سیستمهای لیزری باید مستقیماً با ظرفیت تولید و ابعاد قطعات کارگاه شما انطباق داشته باشد.
- چه زمانی به دستگاه برش نیاز دارید؟ برای کارگاههای تابلوسازی بزرگ که به طور مداوم با ورقهای کامل فلزی سر و کار دارند و میخواهند حروف برجسته یا قطعات بزرگ را از دل ورق جدا کنند، خرید دستگاههای برش لیزری فایبر با ابعاد بزرگ (مانند میزهای ۱۳۰×۱۸۰ سانتیمتر به بالا) و توانهای کیلوواتی به همراه سیستم خنککننده چیلر موتوردار تراکمی برای برش دور ورقها الزامی است.
- چه زمانی دستگاه حکاکی انتخاب بهتری است؟ در مقابل، برای مجموعههای فعال در زمینههای دکوراتیو لوکس، طلاسازی، کارگاههای تولید پلاک، قطعهسازی و هدایای تبلیغاتی، دستگاههای فایبر مارکینگ رومیزی یا کابیندار با توانهای ۳۰ الی ۵۰ وات تعادل بینظیری میان هزینه خرید اولیه و بازده تولید انبوه ایجاد میکنند.
این تجهیزات به دلیل ابعاد کوچک، مصرف بهینه برق، عدم نیاز به قطعات مصرفی گرانقیمت نظیر نازل و لنزهای تمرکزی برش، و کارکرد بیوقفه ۲۴ ساعته در سختترین شرایط کارگاهی، توجیه اقتصادی و حاشیه سود بسیار بالایی را برای صاحبان کسبوکار به ارمغان میآورند.
