ورق‌ها و قطعات فلزی، شریان اصلی صنایع تولیدی و پروژه‌های ساختمانی است. در فرایند تولید قطعات صنعتی، خمکاری ورق یکی از مهم‌ترین و در عین حال حساس‌ترین مراحل به شمار می‌رود؛ چرا که کوچک‌ترین خطا در محاسبه زاویه یا اعمال نیرو می‌تواند کل قطعه را از تلرانس استاندارد خارج کند.
اگر به دنبال راهکاری هستید که کیفیت و تکرارپذیری بالایی در اختیار شما بگذارد و در عین حال هزینه‌های تولید پروژه‌تان را منطقی نگه دارد، خدمات خمکاری NC (Numerical Control) آجین cnc بهترین انتخاب است. این روش با تلفیق سیستم‌های هیدرولیک پرقدرت و کنترلرهای دیجیتال، تعادلی هوشمندانه میان روش‌های سنتی دستی و دستگاه‌های گران‌قیمت CNC ایجاد کرده تا قطعات شما با بالاترین دقت و نازل‌ترین قیمت تولید شوند.
خمکاری NC چگونه کار می‌کند؟

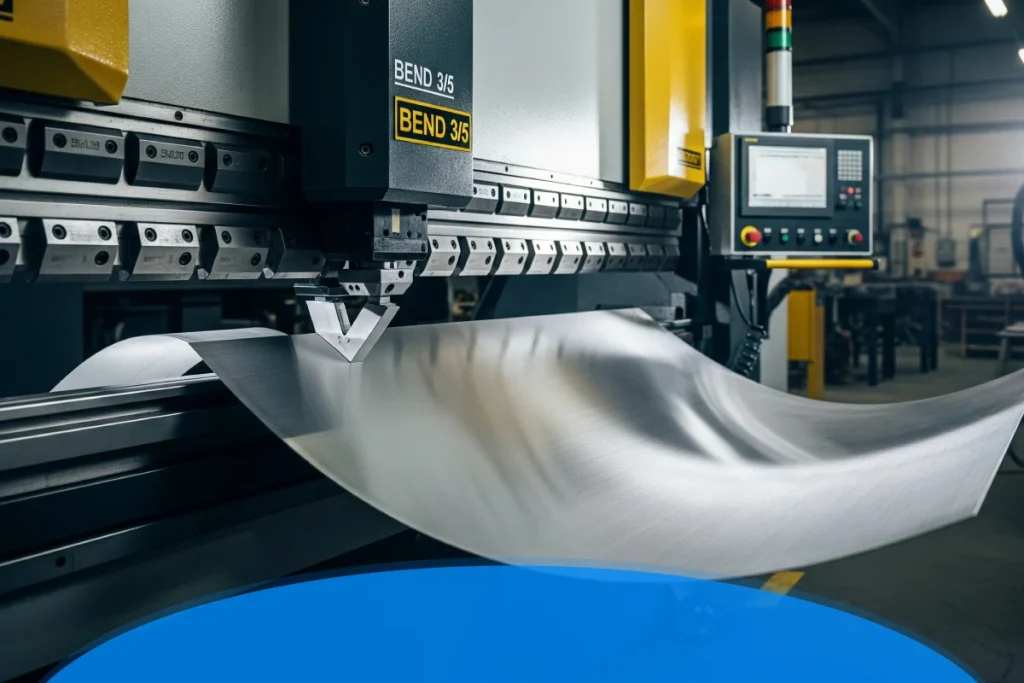

عبارت NC مخفف Numerical Control (کنترل عددی) است. در این روش، دستگاه‌های پرس برک (Press Brake) یا خم‌کن‌های لوله، فرآیند فرم‌دهی فلز را بر اساس کدهای عددی و تنظیماتی که اپراتور مستقیم وارد پنل دیجیتال می‌کند، مدیریت می‌کنند.
در پرس‌برک‌های قدیمی و دستی، تنظیم زاویه و طول خم کاملاً به تجربه اپراتور و خط‌کش‌های دستی متکی بود که خطای انسانی بالایی داشت. اما در خمکاری NC، حرکت فک بالایی دستگاه (Ram) و موقعیت‌دهی قرار عقب (Backgauge) با مکانیزم‌های دیجیتال هماهنگ می‌شود تا هر خم با همان زاویه و طولی ایجاد شود که در برنامه ثبت شده است.
فرآیند گام‌به‌گام خمکاری NC در کارگاه
- تنظیم ابزار و قالب: متناسب با جنس، ضخامت ورق (معمولاً از ۰.۵ تا ۱۰ میلی‌متر) و شعاع خم مورد نیاز، سنبه (ابزار بالا) و ماتریس (قالب پایین) روی دستگاه نصب می‌شوند.
- برنامه‌ریزی کنترلر: اپراتور مقادیر عددی مانند عمق نفوذ سنبه (برای تعیین زاویه خم) و فاصله قرار عقب (برای تعیین طول لبه) را در پنل کنترل وارد می‌کند.
- اعمال نیروی هیدرولیک: ورق روی قالب قرار گرفته و به تکیه‌گاه عقب تکیه داده می‌شود. با فشار پدال، جک‌های هیدرولیک نیروی سنگین و یکنواختی به سنبه وارد می‌کنند و ورق داخل دهانه V شکل ماتریس خم می‌شود.
- تنظیم مجدد خودکار: قرار عقب به‌صورت خودکار بازتنظیم شده و قطعه برای خم بعدی یا خروج از دستگاه آماده می‌شود.
مزایای انتخاب خدمات خمکاری NC
استفاده از خدمات خمکاری NC برای پروژه‌های صنعتی و ساختمانی مزایای تجاری و فنی متعددی به همراه دارد:
- کاهش چشمگیر هزینه‌های تولید: هزینه راه‌اندازی و استهلاک دستگاه‌های NC نسبت به CNC پایین‌تر است، بنابراین قیمت تمام‌شده خدمات برای شما بسیار اقتصادی‌تر خواهد بود.
- سرعت بالا و کاهش خطای انسانی: به دلیل حذف اندازه‌گیری‌های دستی و استفاده از قرار عقب دیجیتال، سرعت تولید افزایش یافته و خطای اپراتور به حداقل می‌رسد.
- تکرارپذیری عالی در تیراژهای متوسط: اگر سفارشی با تعداد متوسط و خم‌های تکراری دارید، NC بهترین گزینه است؛ زیرا تمام قطعات دقیقاً یک‌شکل و یک‌اندازه خارج می‌شوند.
- انعطاف‌پذیری در تنظیمات: تغییر زاویه و طول خم در پنل کنترلر بسیار سریع انجام می‌شود و زمان تغییر خط تولید را کاهش می‌دهد.
خمکاری NC با CNC چه تفاوتی دارد
اصلی‌ترین تفاوت در نحوه همگام‌سازی فک‌های دستگاه و پردازش داده‌هاست. دستگاه‌های NC معمولاً از شفت تورسیون (Torsion Bar) برای تراز نگه‌داشتن مکانیکی فک متحرک استفاده می‌کنند. در مقابل، دستگاه‌های CNC به خط‌کش‌های نوری دقیق و شیرهای برقی هوشمند مجهزند که لحظه‌به‌لحظه موقعیت فک را پایش و تصحیح می‌کنند. همچنین در CNC، فایل ۳ بعدی قطعه مستقیماً از نرم‌افزارهای طراحی (CAD/CAM) وارد دستگاه شده و فرآیند خم به‌صورت۳ بعدی شبیه‌سازی می‌شود؛ امکانی که در سیستم‌های NC وجود ندارد و نیازمند تنظیم دستی کدهاست.
| پارامتر فنی / ویژگی | خدمات خمکاری NC (کنترل عددی پایه) | خدمات خمکاری CNC (کنترل پیشرفته کامپیوتری) |
|---|---|---|
| مکانیسم همگام‌سازی فک | مکانیکی (شفت تورسیون) | الکتروهیدرولیک حلقه بسته (خط‌کش نوری) |
| تعداد محورها | معمولاً ۲ محور (X برای قرار، Y برای عمق) | ۳ تا ۸ محور فعال |
| روش برنامه‌نویسی | ورود دستی کدهای عددی در پنل | اتصال به نرم‌افزارهای CAD/CAM و طراحی ۳ بعدی |
| دقت تکرارپذیری | حدود ±۰.۱ میلی‌متر | حدود ±۰.۰۱ تا ±۰.۰۲ میلی‌متر |
| شبیه‌سازی فرآیند | ندارد (نیاز به تست فیزیکی قطعه) | شبیه‌سازی ۳ بعدی روی مانیتور دستگاه |
| هزینه تمام‌شده | بسیار مقرون‌به‌صرفه و اقتصادی | بالاتر (مناسب قطعات فوق‌پچیده) |
اگر قطعات شما هندسه خیلی پیچیده‌ای ندارند و زاویه خم‌های آن استاندارد است، انتخاب خمکاری NC کاملاً منطقی است و از پرداخت هزینه‌های اضافی CNC جلوگیری می‌کند.
بررسی فنی کنترلرها و ابزارشناسی خمکاری
کیفیت قطعه خروجی در خمکاری NC به دو عامل وابسته است: دقت کنترلر دستگاه و کیفیت قالب‌ها (سنبه و ماتریس).
کنترلرهای پیشرفته NC
کنترلر Estun E21: این سیستم مجهز به الگوریتم موقعیت‌دهی یک‌طرفه (Unilateral Positioning) است که لقی اسپیندل‌ها و پیچ‌ها را صفر می‌کند. همچنین قابلیت عقب‌نشینی خودکار (Retract) در لحظه خمکاری دارد تا لبه ورق آسیب نبیند.
کنترلرهای سری Cybelec CybTouch: این کنترلرهای سوئیسی با محاسبه خودکار فشار روغن و عمق فرورفتگی سنبه، دقت خمکاری روی ورق‌های استیل و آلومینیوم را به حداکثر می‌رسانند.
سنبه و ماتریس
برای اجرای انواع خم‌ها، سنبه‌ها و ماتریس‌ها از فولادهای آلیاژی سخت‌کاری‌شده (مانند MO40 و C45) انتخاب می‌شوند:
- سنبه استاندارد (مستقیم): برای خم‌های عمومی و جعبه‌های فلزی ساده.
- سنبه کله‌غازی (Gooseneck): دارای فضای خالی در پشت ابزار جهت جلوگیری از برخورد لبه‌های خم‌شده قبلی در مقاطع U شکل و باکس‌های عمیق.
- سنبه خم تیز (Acute): برای ایجاد زوایای حاد و پیش‌خم‌ها.
- سنبه شعاعی (Radius): برای ایجاد خم‌های گرد و کاهش تنش در آلیاژهای حساس مثل آلومینیوم.
کاربردهای خمکاری NC در صنایع مختلف
به دلیل سرعت، دقت بالا و هزینه مناسب، خدمات خمکاری NC در بخش‌های مختلف صنعت کاربرد فراوان دارد:
- صنعت تابلوسازی و تجهیزات الکترونیکی: ساخت بدنه تابلوهای برق فشار قوی، کیس‌های فلزی، سینی کابل و تجهیزات شبکه.
- صنعت ساختمان و نمای فلزی: تولید انواع فلاشینگ، آبروهای بزرگ، وال‌پست‌های دیواری و سازه‌های فلزی سبک.
- خودروسازی و قطعه‌سازی: تولید براکت‌های تقویتی بدنه، فریم‌ها و قطعات شاسی خودروهای سبک و سنگین.
- لوازم خانگی و تجهیزات آشپزخانه: فرم‌دهی بدنه یخچال، هود، سینی اجاک‌گاز و فریم‌های فلزی کابینت.
عوامل مؤثر بر قیمت خدمات خمکاری NC
ما در ارائه پیش‌فاکتور کاملاً شفاف عمل می‌کنیم. قیمت نهایی خدمات خمکاری بر اساس فاکتورهای زیر محاسبه می‌شود:
- تعداد ضرب خم (Hit Rate): قیمت پایه خمکاری معمولاً بر اساس تعداد ضربه‌های دستگاه محاسبه می‌شود.
- ضخامت و جنس متریال: خمکاری ورق‌های ضخیم‌تر (مثلاً بالای ۸ میلی‌متر) یا متریال‌های سخت‌تر مثل استنلس استیل به دلیل نیاز به تناژ هیدرولیکی بیشتر و استهلاک ابزار، نرخ متفاوتی نسبت به آهن معمولی دارند.
- طول خط خم: قطعات طویل (تا ۳ یا ۴ متر) به دلیل نیاز به قالب‌های یکپارچه و حضور چند اپراتور برای جابه‌جایی ورق، هزینه متفاوتی دارند.
- تیراژ سفارش: در سفارش‌های تیراژ بالا، هزینه راه‌اندازی و تنظیمات اولیه دستگاه (Setup Cost) سرشکن شده و تخفیف‌های ویژه‌ای روی هر ضرب اعمال می‌شود.
چرا خدمات خمکاری NC مجموعه آجین؟
گروه صنعتی ملکی با تکیه بر ده‌ها سال تجربه مستمر در زمینه ورق‌کاری و ساخت قطعات فلزی، بستری مجهز و مطمئن برای اجرای پروژه‌های شما فراهم کرده است.
- ماشین‌آلات دقیق و مجهز: استفاده از پرس‌برک‌های هیدرولیکی NC با کنترلرهای مدرن (Estun و Cybelec) برای خمکاری انواع ورق‌های آهنی، گالوانیزه، استیل و آلومینیوم تا طول ۳ متر و ضخامت ۸ میلی‌متر.
- اپراتورهای باتجربه: در دستگاه‌های NC، مهارت اپراتور در تنظیم دقیق قرار عقب و انتخاب قالب مناسب، نقش اصلی را در حذف تاب‌برداشتن ورق و تحویل قطعه بدون نقص ایفا می‌کند.
- خدمات یکپارچه (تکمیلی): علاوه بر خمکاری، امکان ارائه خدمات برش لیزر فایبر، پانچ، جوشکاری تخصصی و رنگ پودری الکترواستاتیک در مجموعه ما فراهم است تا قطعه نهایی را بدون نیاز به پیمانکاران مختلف دریافت کنید.
- تأمین مستقیم متریال: به دلیل دسترسی مستقیم کارخانه ما به بازار اصلی فلزات، می‌توانید متریال اولیه پروژه خود را با نازل‌ترین قیمت بازار از طریق ما تأمین کنید.
ثبت سفارش و مشاوره رایگان
برای استعلام قیمت و دریافت مشاوره تخصصی درباره پروژه خمکاری خود، کافی است فایل یا نقشه قطعاتتان را (با فرمت‌های DXF، DWG یا فایل‌های ۳ بعدی) برای کارشناسان ما ارسال کنید. تیم مهندسی ما در کوتاه‌ترین زمان ممکن، محاسبات خمکاری را انجام داده و پیش‌فاکتور دقیق را به همراه زمان‌بندی تحویل صادر خواهد کرد.
